Le condensateur est un composant clé des circuits électroniques, utilisé pour stocker de l’énergie, stabiliser la tension ou démarrer un moteur. Mais s’il devient défectueux, comment savoir s’il fonctionne encore ?

Dans ce tutoriel, découvrez étape par étape comment tester un condensateur, mesurer sa valeur avec un multimètre, et vérifier s’il est en bon état. Avec quelques précautions et un test simple, vous saurez rapidement s’il faut le remplacer ou non.

Les bases : fonctionnement et rôle d’un condensateur

Avant d’apprendre à tester un condensateur, il est utile de bien comprendre ce qu’il fait dans un circuit et pourquoi il peut tomber en panne. Cela vous aidera à interpréter les résultats de vos mesures et à savoir quand il est nécessaire de le remplacer.

Fonctionnement d’un condensateur dans un circuit électrique

Un condensateur est un composant électrique capable de stocker temporairement de l’énergie sous forme de charge. Il accumule la charge électrique entre deux bornes, puis la restitue au circuit au moment voulu. Sa valeur, exprimée en microfarads (µF), indique sa capacité de stockage.

On trouve des condensateurs dans la plupart des circuits électroniques : ils filtrent la tension, assurent la stabilité de l’alimentation, aident au démarrage des moteurs, et limitent les variations brusques du courant. Sans eux, de nombreux appareils électroniques ne fonctionneraient pas correctement.

Pourquoi peut-il devenir défectueux ?

Avec le temps, la chaleur, des surtensions ou des défauts de fabrication, un condensateur peut perdre ses propriétés ou même se mettre en court-circuit. Ses symptômes :

• Perte de capacité : sa valeur devient inférieure à celle indiquée.

• Fuite : il laisse passer du courant en continu, ce qui est anormal.

• Court-circuit : il ne résiste plus à la tension et provoque des problèmes dans le circuit.

• Gonflement ou fuite de liquide sur certains modèles.

Conseil d’expert : « Un condensateur en bon état ne laisse passer le courant que brièvement, le temps de se charger. S’il laisse passer le courant en permanence, il est sûrement défectueux. »

En cas de doute, il est toujours préférable de vérifier son état à l’aide d’un multimètre. Dans la suite de ce tutoriel, nous verrons comment tester un condensateur facilement et interpréter la valeur affichée.

Préparer le test : sécurité et matériel nécessaire

Avant de tester un condensateur, préparez le matériel et assurez votre sécurité : même hors tension, il peut conserver une charge électrique et provoquer une étincelle.

Décharger le condensateur

• Débranchez l’alimentation.

• Touchez simultanément les deux bornes avec un tournevis isolé ou une résistance pendant quelques secondes pour le décharger.

• Sur certains modèles, un bouton ou un circuit intégré gère cette étape automatiquement.

Conseil sécurité : Ne manipulez jamais un condensateur chargé pour éviter blessures et dommages aux composants électroniques.

Préparer le multimètre

• Réglez-le sur « capacité » (μF) ou « résistance » si besoin.

• Vérifiez les sondes et la pile.

• Préférez un multimètre précis, surtout pour les faibles valeurs (< 1 μF).

Avec ces précautions, vous pouvez vérifier la valeur et le fonctionnement du condensateur en toute sécurité.

Comment tester un condensateur avec un multimètre ?

Une fois le multimètre réglé et le condensateur déchargé, vous pouvez le tester pour vérifier son état.

Avec la fonction « capacité »

1. Réglez le multimètre sur « μF ».

2. Placez la sonde noire sur la borne négative, la rouge sur la positive.

3. Attendez la valeur affichée, et comparez-la à celle inscrite sur le composant.

Un écart supérieur à 20 % indique que le condensateur est défectueux.

Sans fonction capacité (mode résistance)

1. Réglez sur « ohms ».

2. Placez les sondes sur les bornes.

3. La lecture doit commencer basse puis grimper vers l’infini : le condensateur se charge correctement.

Si la résistance reste nulle (court-circuit) ou infinie d’emblée (circuit ouvert), le condensateur est à remplacer.

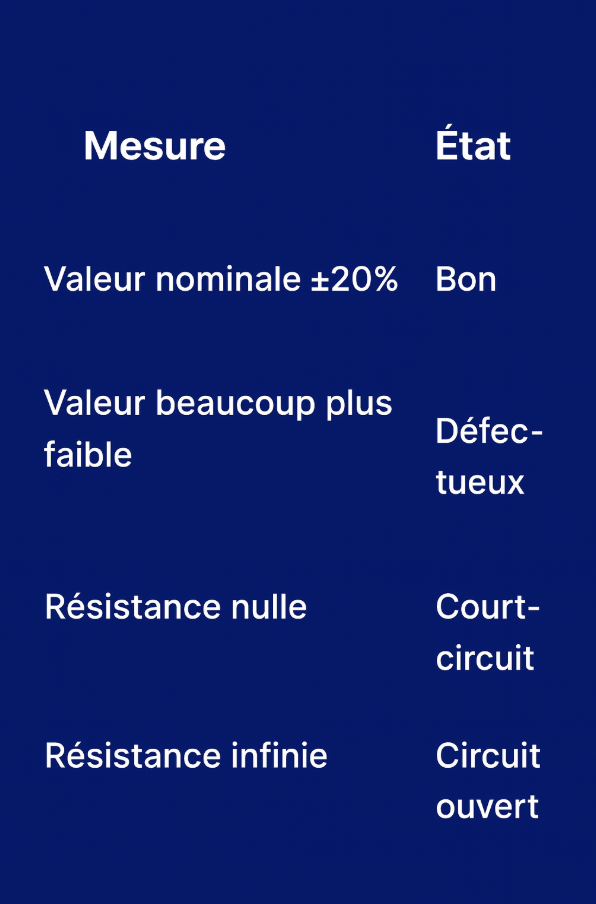

Résultats typiques

Astuce d’expert : toujours décharger le condensateur avant la mesure pour éviter de fausser la lecture.

Que faire si le condensateur est défectueux ?

Après avoir pris le temps de tester un condensateur, vous savez maintenant s’il fonctionne encore correctement. Mais que faire si la valeur mesurée est incorrecte ou si le composant est manifestement défectueux ?

Remplacer le composant

Un condensateur défectueux doit toujours être remplacé : il ne pourra plus assurer son rôle et pourrait causer d’autres problèmes dans le circuit.
Voici quelques conseils pour bien le changer :

• Notez soigneusement la valeur nominale (en microfarads et en volts) indiquée sur le condensateur à remplacer.

• Achetez un composant de même capacité et de même ou plus haute tension, mais jamais inférieure.

• Évitez les condensateurs bas de gamme : optez pour un produit de qualité pour assurer la longévité de votre appareil électrique.

• Montez le nouveau condensateur en respectant la polarité (borne positive et borne négative), si c’est un modèle polarisé.



????️ Conseil d’expert : « Ne forcez jamais pour insérer un condensateur dans une carte électronique. S’il ne rentre pas ou que les bornes ne correspondent pas, c’est que la référence n’est pas la bonne. »

Conseils pour éviter de futurs problèmes

Même si vous avez remplacé le condensateur, quelques bonnes pratiques permettent d’éviter des pannes répétées :

• Surveillez la température de l’environnement : la chaleur accélère la détérioration des composants électriques.

• Ne laissez pas votre appareil branché inutilement pendant de longues périodes.

• Vérifiez régulièrement visuellement les condensateurs sur les cartes électroniques : s’ils sont bombés ou suintent, remplacez-les.

Enfin, gardez à l’esprit que les condensateurs ont une durée de vie limitée et qu’il est normal de devoir les remplacer après plusieurs années d’utilisation. En suivant ce tutoriel, vous pourrez diagnostiquer, tester, et remplacer vos condensateurs en toute sécurité.

Savoir tester un condensateur est une compétence précieuse pour tout bricoleur ou passionné d’électronique. Grâce à un simple multimètre et quelques précautions, vous pouvez rapidement vérifier la valeur d’un condensateur, détecter un composant défectueux, et assurer le bon fonctionnement de vos appareils électriques.

N’oubliez jamais de décharger complètement le condensateur avant toute manipulation pour votre sécurité. Si la valeur affichée ne correspond pas à celle inscrite, ou si le condensateur est en court-circuit, remplacez-le immédiatement.

Si vous avez besoin d’aide, n’hésitez pas à demander conseil à un professionnel ou à consulter des guides spécialisés pour identifier les bonnes références et techniques.

FAQ

Comment savoir si un condensateur fonctionne correctement ?
Si la valeur mesurée avec le multimètre est proche de la valeur nominale et que la charge se fait progressivement, il est en bon état.

Puis-je tester un condensateur sans multimètre ?
Non, un multimètre est indispensable pour mesurer sa capacité ou sa résistance.

Que signifie une valeur très inférieure à celle inscrite ?
Le condensateur est probablement défectueux et doit être remplacé.

Pourquoi faut-il décharger le condensateur avant de le tester ?
Pour éviter les chocs électriques et protéger les composants environnants.

Puis-je utiliser un multimètre analogique ?
Oui, il peut indiquer la charge et la résistance d’un condensateur, mais un multimètre numérique est plus précis.

Que faire si la borne négative est mal branchée ?
Cela peut endommager le condensateur ou le circuit ; toujours respecter la polarité.
